Ameba的绘图资源

Fritzing 是一款面包板与PCB板的绘图工具，在Arduino的分享文章里面常常看到用Fritzing制作出来的线路图。 Fritzing的图库都是向量图形，即使放大也不会失真。目前Fritzing是免费的，不少使用者也会自己制作元件的图库分享出去。
底下是Ameba的Fritzing 图库下载点:
https://github.com/Ameba8195/Arduino/raw/master/misc/Fritzing/Ameba.fzpz
要使用Ameba的Fritzing图库, 首先需要先下载Fritzing: http://fritzing.org/download/



然后选择你的作业系统, 如果是Windows系统, 下载的档案是ZIP压缩档

解压缩之后执行 Fritzing

它的上方有些页签, 如果想分享Ameba的接线图, 常用的应该是breadboard。右边则有元件分类与搜寻栏可以找寻想要的元件。
我们在右边的Parts里面点滑鼠右键, 然后选Import, 然后选择刚刚下载的Ameba.fzpz

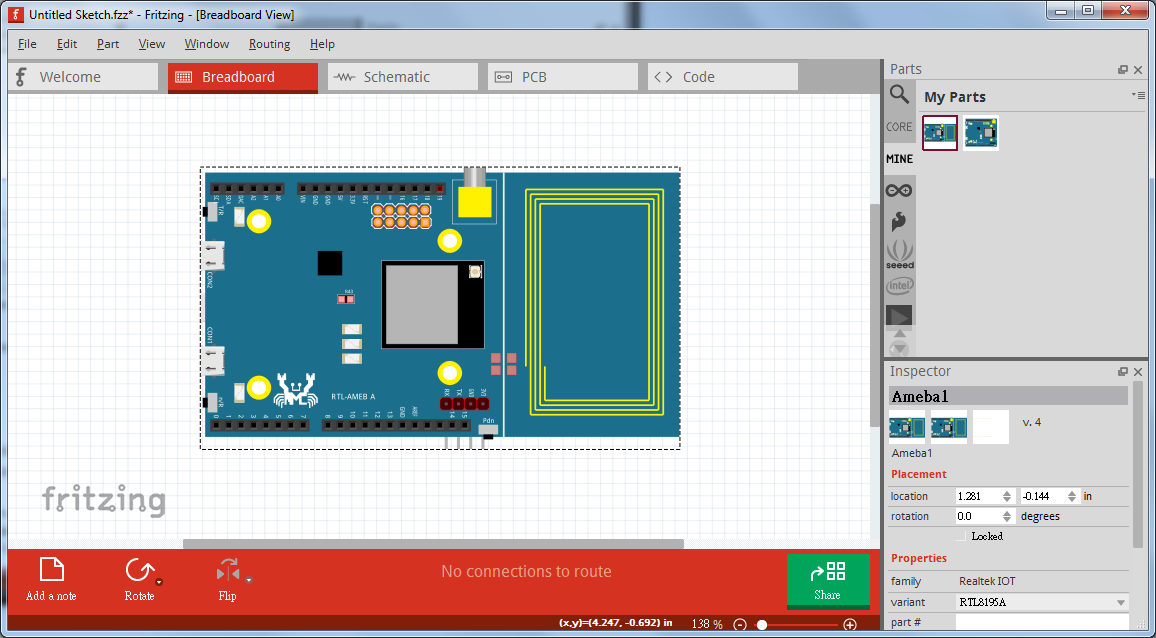

然后Ameba就出现在右边的元件列表里, 用拖曳的方式将Ameba拉进BreadBoard里面, 接着就可以绘制自己要的图形。

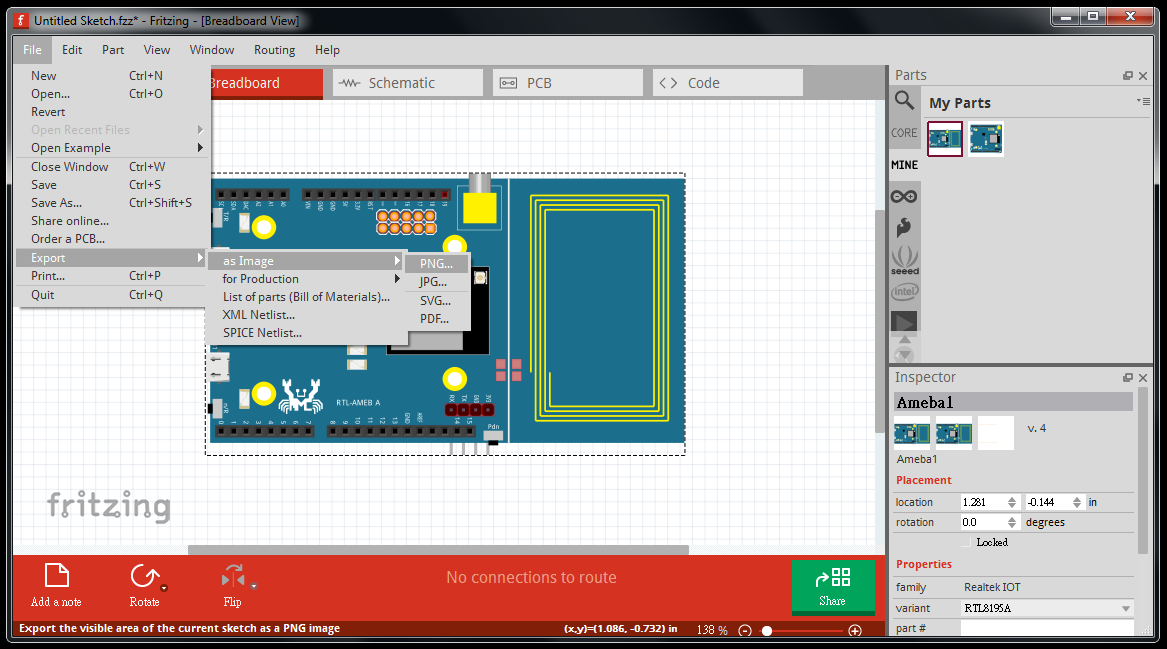

最后画完之后可以汇出成其他格式,供网页或网志使用

Ameba的向量图形档:
https://github.com/Ameba8195/Arduino/raw/master/misc/Fritzing/ameba.svg

Ameba的png档:
https://github.com/Ameba8195/Arduino/raw/master/misc/ameba.png
