SPI - 使用LCD螢幕印出圖案與文字
若您對SPI還不太熟悉，請參考SPI介紹。
材料準備
- Ameba x 1
- ILI9341 TFT LCD with SPI interface x 1
市面上有許多ILI9341 TFT LCD，基本上大同小異，唯一要注意的地方是可接受的SPI clock rate，這點需要看該項LCD的產品規格來確認。
範例說明
手邊已測試過兩款ILI9341 TFT LCD with SPI interface，分別是
- Adafruit出產的8吋TFT LCD含觸控的螢幕
- QVGA 2.2吋TFT LCD
常見的ILI9341 TFT LCD with SPI interface有底下這些Pin角
- MOSI: 標準的SPI Pin 腳
- MISO: 標準的SPI Pin 腳
- SLK: 標準的SPI Pin 腳
- CS: 標準的SPI Pin 腳
- RESET: 拉Low再拉High可以重啟LCD, 詳細的重啟順序需要看LCD的規格
- D/C: Data/Command, 這個Pin腳準位在Low的時候, 表示此時SPI傳送的都是命令, 而準位在High的時候表時傳送的都是資料
- LED (or BL): 即背光, 需要有一定的亮度才可以看到螢幕內容，通常可用PWM控制，或直接接到VCC讓它100%發亮
- VCC: 接到3V或5V, 要參考規格
- GND: 接到GND
底下是QVGA TFT LCD的接法

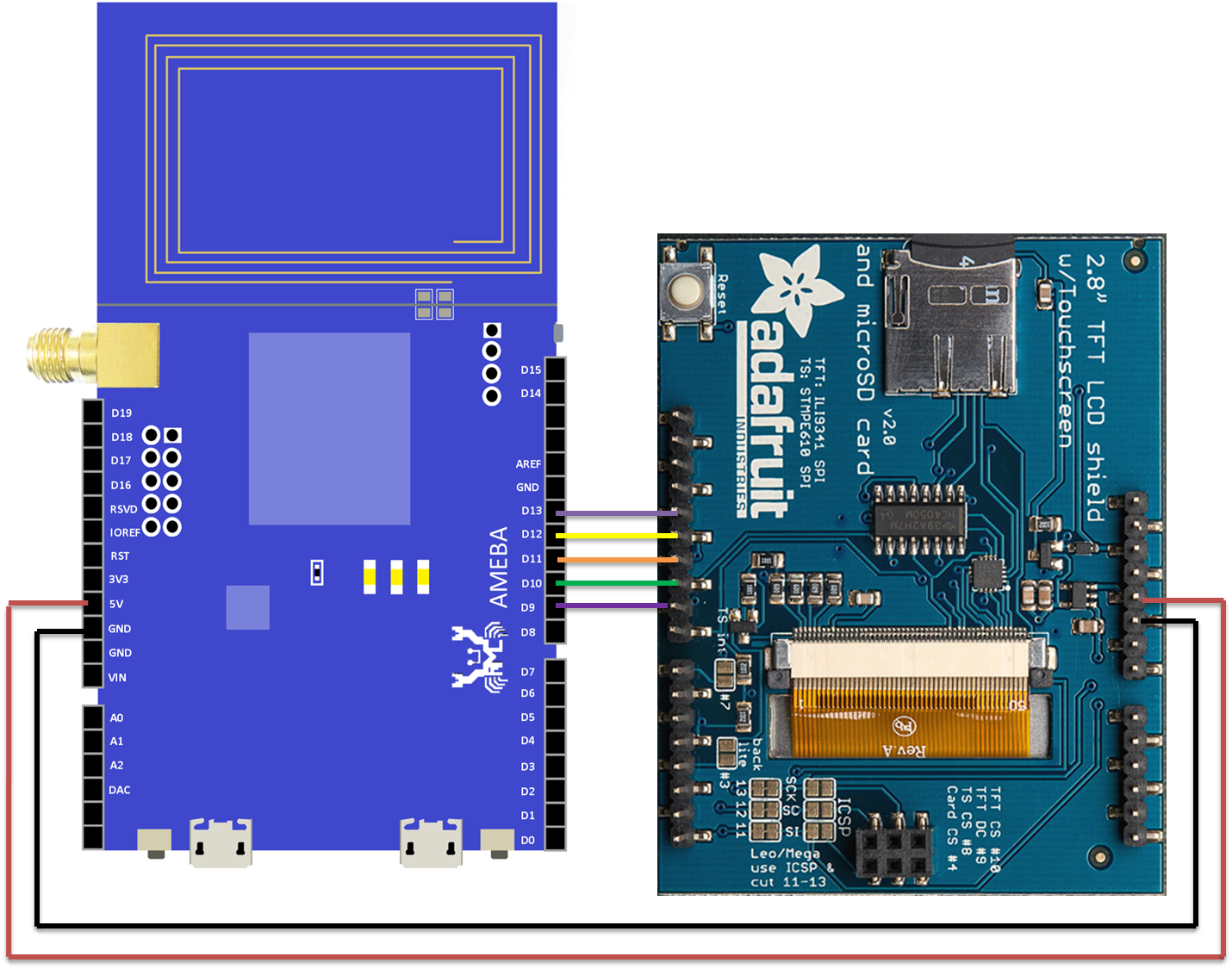

底下是adafruit 2.8 tft lcd touch shield的接法，要注意的是，這款shield預設已打上背光，並且pin 8不是背光的pin，所以不需接上背光的pin。另外它接到5V，而不是3.3V。

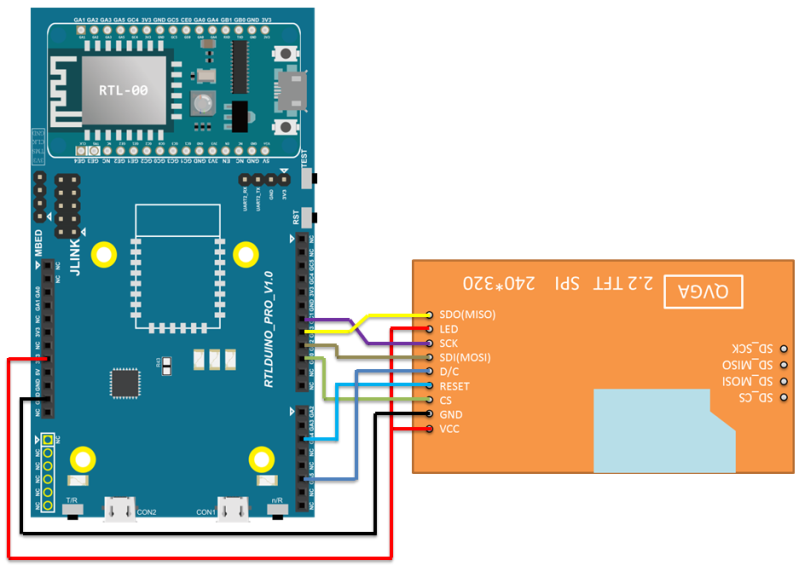

RTL8710 的接線圖:
打開範例程式, “Files” -> “Examples” -> “AmebaSPI” -> “ILI9341_LCD_basic”
編譯後上傳到Ameba，完成後按下Reset按鈕。

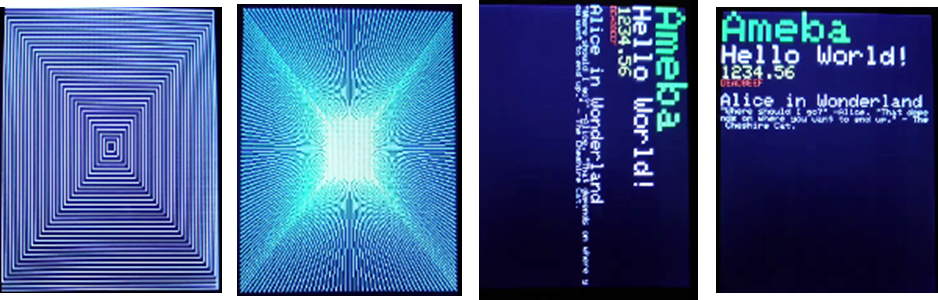

螢幕上會執行一些基本測試，像是刷新螢幕為不同顏色，畫直線與橫線，畫斜線，畫圓圈，畫正方形，顯示不同大小的文字，最後不停地旋轉螢幕並印出文字
程式碼說明
- RGB 16-bitILI9341在繪圖時，使用的顏色代碼是RGB 16-bit, 與一般常見的RBG 24-bit差異是Red使用5 bit (原本的8 bits向右移3bits), Green使用6 bits(原本的8 bits向右移2bits), Blue使用5 bit(原本的8 bits向右移3bits)舉例來說，天空藍的RGB 24 bit為 0x87CEFF，表示成二進位為：
- Red: 0x87 = B10000111
- Green: 0xCE = B11001110
- Blue: 0xFF = B11111111
轉成RGB 16 bit為
- Red: B10000
- Green: B110011
- Blue: B11111
最後將這些二進位數值接起來 B1000011001111111 = 0x867F
- ILI9341繪圖方式
- 在繪圖前，需要下Command告訴它接下來要畫的矩形範圍, 接著再一個一個傳入2 byte的RGB 16 bits顏色代碼，ILI9341會一個一個pixel填入對應的顏色。
- 畫1個pixel也需要設定範圍，只不過它的矩形長寬只有1個pixel
- 因此畫垂直線或水平線要比畫斜線要快，因為垂直線或水平線只需要設定一次矩形範圍(長或寬為1個pixel)，但畫斜線則比較慢，因為實際上它畫了許多點，而每個點都要設定矩形範圍。
- ILI9341繪出文字
- 在API裡，字型檔使用5×7的文字，但印出時是6×8的文字，其中右邊及下方都留白，這樣可以與下一個文字區分。底下是A的例子：
- 如果是Font Size為2的情況，則裡面每個dot的大小為2×2的矩形。Font Size為3則每個dot的大小為3×3的矩形，以此類推。
- 在API裡，字型檔使用5×7的文字，但印出時是6×8的文字，其中右邊及下方都留白，這樣可以與下一個文字區分。底下是A的例子：
- 螢幕轉向ILI9341
- ILI9341提供0度、90度、180度、270度的螢幕轉向
- 原本0度的width為240，height為320，轉向90度之後，width為320，height為240
